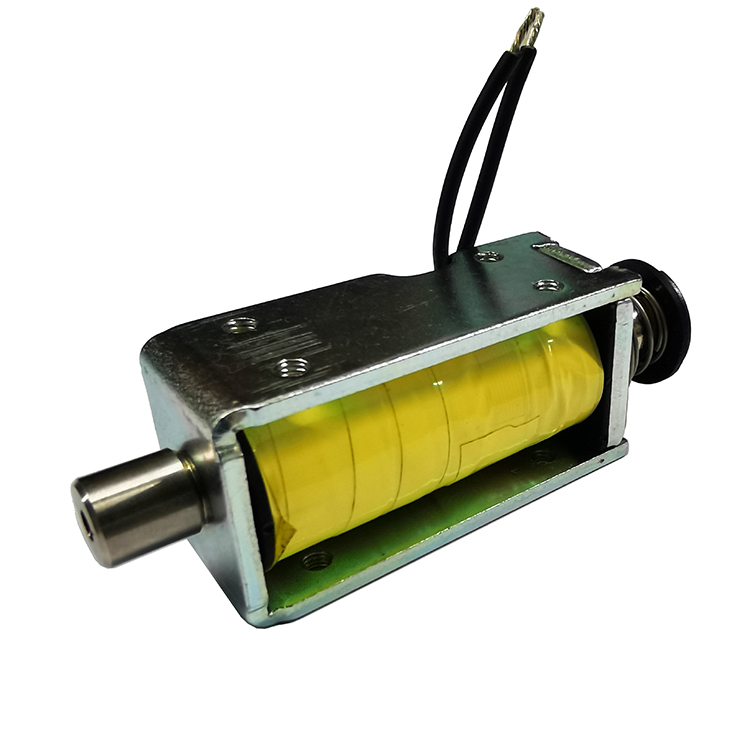

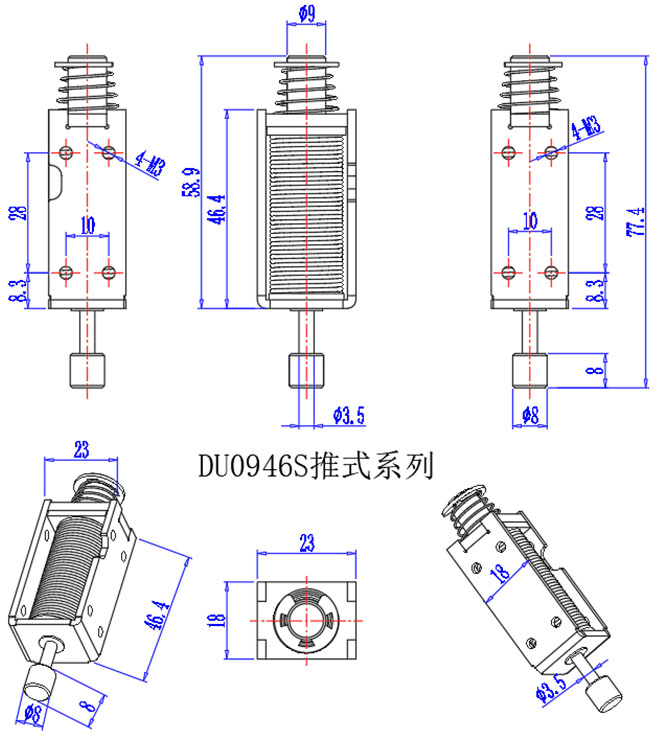

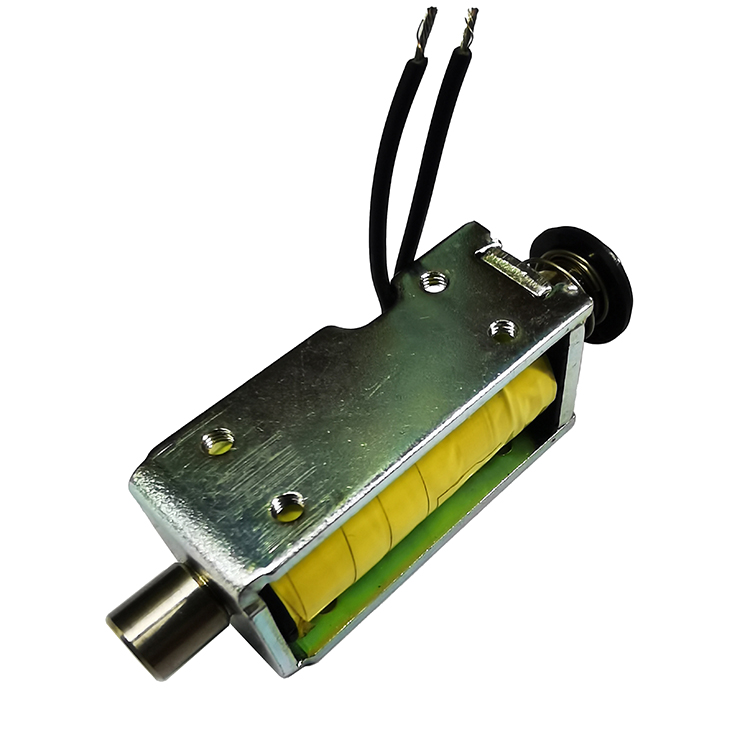

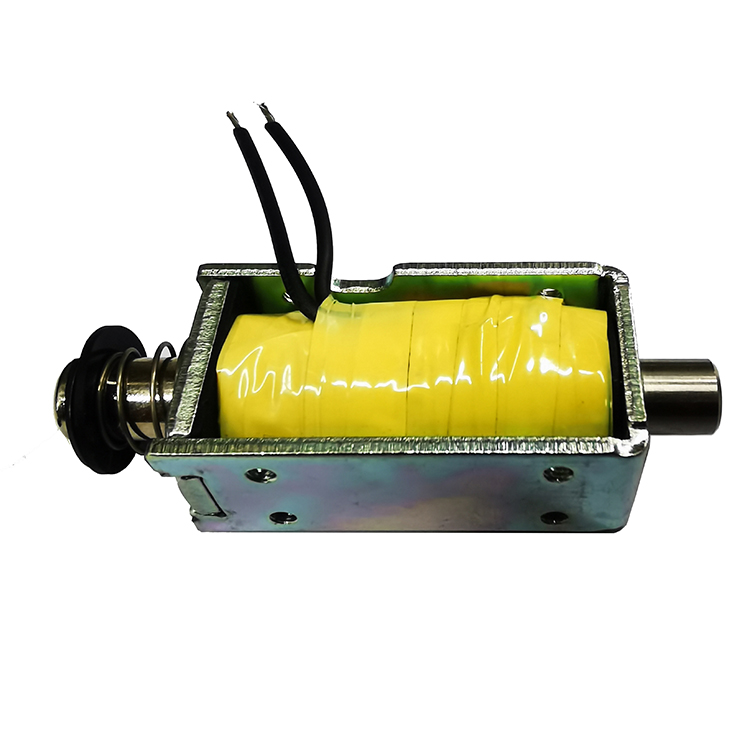

DU0946系列产品由上盖、轭铁、固定铁芯、可动铁芯、导杆、挡块、弹簧、线轴等基本零件构成。

0946系列的轭铁+固定铁芯组成磁场传递部分；0946系列线轴、导线、漆包线等构成磁场激发部分；0946系列可动、导杆、挡块等组成的磁场作用部分；弹簧为复位部分。

对DU0946电磁铁加直流电时，线圈磁场激发部分产生磁力磁化磁场传递部分与作用部分，使之产生产生两个不同极性，利用异性相吸的原理来实现动作，断电时弹簧复位部分进行复位。
